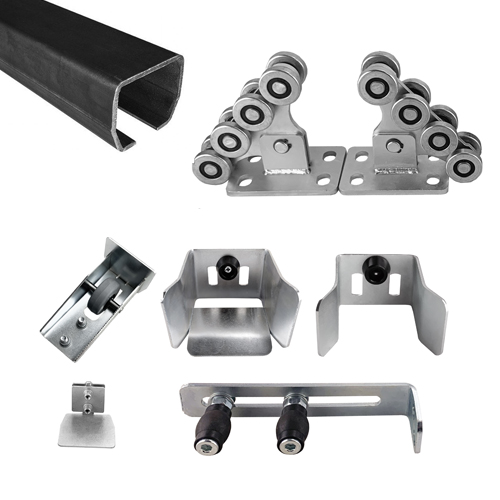

Комплектующие для откатных ворот до 800 кг. HomeGate (7 м.)

Комплектующие HomeGate, предназначенные для установки на откатные ворота с массой створки до 800 кг, с направляющей шиной длиной 7 м. Предназначены для ограждений с шириной проема до 5 метров.

Направляющая HomeGate до 800 кг. 7 м.
В наборе присутствует направляющая шина, выполненная из неоцинкованной стали длиной 7 м. Несущая способность элемента – 800 кг. Габариты изделия (ШхВ) – 94х85 мм. Толщина стенок – 4,5 мм.

Опора роликовая HomeGate до 600 кг.
Стальная опора, посредством которой перемещается полотно самонесущих откатных ворот. Дополняется стальными роликами. Регулировка элемента по высоте осуществляется с помощью оцинкованных болтов М12х50 DIN933.

Заглушка HomeGate для направляющей
Элемент декора, благодаря которому конструкция получает завершенный вид. Устанавливается с торца балки откатных ограждений со стороны технологической части полотна. Обеспечивает защиту направляющей шины от попадания внутрь пыли, воды и грязи.

Улавливатель HomeGate верхний
Обеспечивает улавливание воротного полотна, исключая его сдвиг под действием ветра, когда ворота находятся в закрытом положении. Монтаж выполняется на кронштейн FLGU 4000904 либо столб-притвор. В комплект включены метизы. Применяется при изготовлении ворот из труб шириной 40-95 мм.

Улавливатель HomeGate нижний
Улавливает откатное полотно в нижней части, исключая его смещение под действием ветра в закрытом положении. Снижает нагрузку на направляющую, когда ворота стоят закрытыми. Устанавливается на кронштейн FLGU 4000904 либо столб-притвор. Для фиксации используются болты М10х30 DIN933, шайбы D10 DIN125, D10 DIN127, гайки D10 DIN934. Крепится улавливатель на саморез М8х25.

Ролик концевой HomeGate
Располагается на конце вертикальной направляющей ворот, обеспечивая плавный наезд полотна на нижний улавливатель. Ролик выполнен из металла, обладает длительным сроком службы, устойчив к коррозии и солнечным лучам. Сокращает нагрузку на направляющую балку при закрытом положении ворот.

Кронштейн бокового качения с роликами HomeGate
Устанавливается в нижней части ворот, оптимизируя их работу. Присутствующие с кронштейном ролики предотвращают раскачивание полотна ворот от ветра.

Подставка HomeGate до 600/800 кг. – дополнительный аксессуар
Дополнительный аксессуар набора комплектующих, приобретается отдельно. На подставке размещаются роликовые опоры. Монтаж детали выполняется на фундамент на анкерные болты. Допускается монтаж на заранее размещенный в фундаменте элемент посредством сваривания.
