Комплектующие для откатных ворот до 400 кг. HomeGate (7 м.)

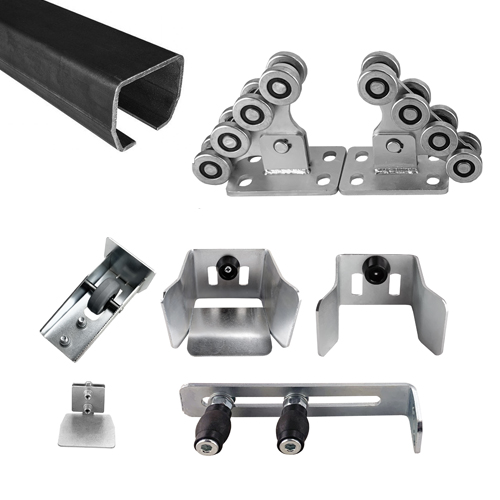

Комплектующие HomeGate, используемые для откатных ворот с весом створки до 400 кг, с направляющей балкой длиной 7 м. Устанавливаются на воротах с шириной проема до 5 метров.

Направляющая HomeGate до 400 кг. 7 м.
В составе комплекта – стальная неоцинкованная балка длиной 7 м с несущей способностью 400 кг. Габариты направляющей (ШхВ) – 94х85 мм. Толщина стенки балки – 3,45 мм.

Опора роликовая HomeGate до 400 кг.
Стальная опора, предназначенная для перемещения полотна самонесущих откатных ворот. Дополняется стальными роликами. Регулировка опоры по высоте осуществляется оцинкованными болтами М12х50 DIN933.

Заглушка HomeGate для направляющей
Элемент декоративного типа, располагаемый в торцевой части направляющей откатных ограждений со стороны технологической части полотна. Защищает балку от попадания внутрь воды, загрязнений и пыли, придает конструкции законченный вид.

Улавливатель HomeGate верхний
Элемент в конструкции откатных ворот, улавливающий полотно, предупреждая его сдвиг под воздействием ветровой нагрузки при закрытых воротах. Монтируется на кронштейн FLGU 4000904 либо столб-притвор. В комплект включены метизы. Используется при сборке ворот из трубного профиля шириной 40-95 мм.

Улавливатель HomeGate нижний
Обеспечивает улавливание полотна откатных ограждений, исключая его смещение от ветра при закрытых воротах. Сокращает нагрузку на балку в закрытом положении ворот. Устанавливается на кронштейн FLGU 4000904 либо столб-притвор. Для крепления используются болты М10х30 DIN933, шайбы D10 DIN125, D10 DIN127, гайки D10 DIN934. Фиксация улавливателя осуществляется саморезом М8х25.

Ролик концевой HomeGate
Размещается в концевой части направляющей балки, обеспечивая плавный наезд полотна на нижний ловитель. Выполнен из металла, долговечный, устойчивый к воздействию ультрафиолета и коррозии. Сокращает нагрузку на направляющую шину, когда ворота закрыты.

Кронштейн бокового качения с роликами HomeGate
Располагается в нижней части ворот, оптимизируя их работу. Дополняется несколькими роликами, предотвращающими раскачивание полотна под ветровой нагрузкой.

Подставка HomeGate до 400 кг. – дополнительный аксессуар
В качестве дополнительного аксессуара отдельно приобретается регулировочная подставка. Предназначена для размещения роликовых опор. Установка подставки выполняется на фундамент посредством анкерных болтов либо на элемент, заранее расположенный в фундаменте, посредством сваривания.
