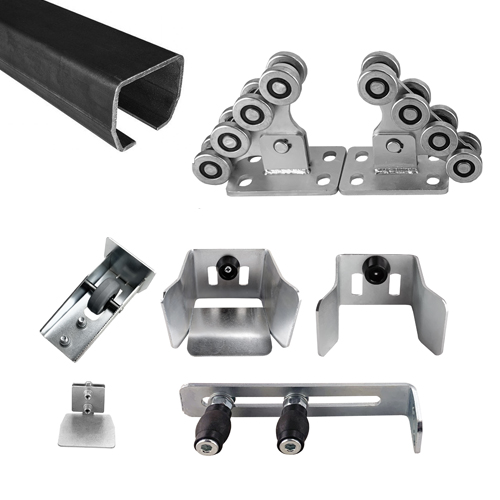

Комплектующие для откатных ворот до 400 кг. HomeGate (6 м.)

Набор комплектующих HomeGate для ограждений откатного типа с массой створки до 400 кг, с длиной направляющей шины 6 м. Предназначен для ворот с шириной проема до 4 метров.

Направляющая HomeGate до 400 кг. 6 м.
В комплект включена направляющая рейка длиной 6 м, обладающая несущей способностью 400 кг. Габариты элемента (ШхВ) – 70х60 мм. Балка имеет толщину стенки 3,45 мм, выполнена из неоцинкованной стали.

Опора роликовая HomeGate до 400 кг.
Элемент из стали, обеспечивающий передвижение створки самонесущий откатных ограждений. Оснащается стальными роликами. Опора регулируется по высоте оцинкованными болтами М12х50 DIN933.

Заглушка HomeGate для направляющей
Декоративный элемент, размещаемый в торце балки откатных ворот со стороны технологической части полотна. Обеспечивает защиту направляющей от воздействия пыли, воды и грязи, придает конструкции законченный вид.

Улавливатель HomeGate верхний
Обеспечивает улавливание полотна откатных ограждений, предотвращая его перемещение под воздействием ветра, когда ворота закрыты. Монтаж выполняется на кронштейн FLGU 4000904 либо столб-притвор. В комплект входят метизы. Применяется при изготовлении воротных конструкций из труб шириной 40-95 мм.

Улавливатель HomeGate нижний
Предназначен для улавливания полотна откатных ворот, предупреждая его сдвиг в закрытом состоянии под ветровой нагрузкой. Снижает нагрузку на балку, когда ворота закрыты. Для монтажа используется кронштейн FLGU 4000904 либо столб-притвор. Элемент фиксируется болтами М10х30 DIN933, шайбами D10 DIN125, D10 DIN127, гайками D10 DIN934. Зафиксировать улавливатель позволяет самонарезающий винт М8х25.

Ролик концевой HomeGate
Располагается на конце вертикальной направляющей ворот, обеспечивая плавное и легкое движение полотна на нижний уловитель. За счет изготовления из металла устойчив к воздействию солнечных лучей, долговечен. Специальное покрытие обеспечивает защиту от коррозии. Наличие концевого ролика снижает нагрузку на направляющую балку при закрытом состоянии ворот.

Кронштейн бокового качения с роликами HomeGate
Размещается на нижней части ворот, предназначен для оптимизации их работы. Кронштейн дополнен несколькими роликами, предотвращающими качение полотна от ветра.

Подставка HomeGate до 400 кг. – дополнительный аксессуар
Дополнительным элементом набора выступает регулировочная подставка, приобретаемая отдельно. Служит платформой для размещения роликовых опор. Фиксируется на фундамент анкерными болтами либо приваривается сваркой к заранее размещенному в фундаменте элементу.
