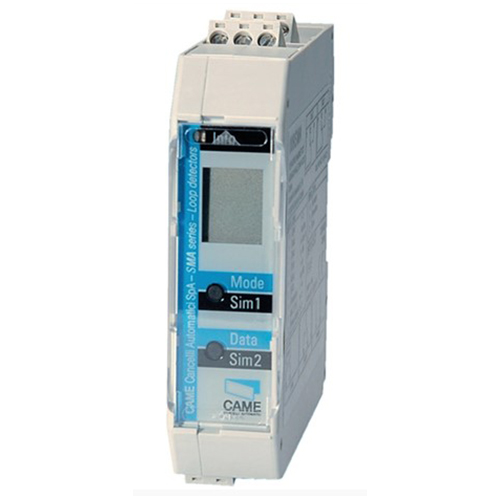

CAME SMA2 индукционный датчик

CAME SMA2 – цифровой двухканальный детектор обнаружения ТС. Устройство работает за счет электромагнитных петель, оснащается микропроцессором. Датчик обеспечивает контроль доступа и управления двумя транспортными потоками.

Функциональные особенности

CAME SMA2 работает за счет измерения перемены индуктивности в магнитной петле в момент, когда над ней находится транспорт. Чувствительный элемент сенсора определяет наличие ТС, находящегося на поверхности над индуктивной петлей. Для образования петли используется два либо более витков провода, укладываемого в дорожное полотно. В момент проезда транспорта над петлей меняется показатель индуктивности. Изменение обнаруживается датчиком, что приводит к срабатыванию выходных реле, которые посредством своих контактов управляют внешними устройствами.

Детектор может участвовать в управлении и эксплуатации приводов на распашных, откатных ограждениях, шлагбаумах, а также приводов секционных, промышленных ворот и прочих устройств. Магнитная петля и отвод образуются изолированным, многожильным проводом из меди сечением 1,5 мм2 без любых соединений. Устройство не следует подключать к магнитной петле либо к отводу. Если в соединении есть необходимость, оно должно быть выполнено через пайку, иметь изоляцию от воды. Это обеспечит устойчивое, долгосрочное и надежное обнаружение.

Магнитная петля должна быть прямоугольной, а ее длинная сторона располагаться перпендикулярно направлению проезда. Минимальная ширина – 1 м. Площадь поверхности должна быть 1-30 м2. Для обычного проезда рекомендуется площадь в 1,5-2 м2. Корпус датчика выполнен из ABS пластика. Оборудование крепится на DIN-рейку либо болты. CAME SMA2 комплектуется разъемом на 11 контактов для осуществления внешних подключений. Устройство работает от напряжения 12/24В.
